管廊安全監測系統主要使用在管廊建設開挖階段和后續運行階段的安全監測，據管廊建設實際情況，主要監測的范圍是:變形縫隙開度、縱向沉降監測；構應力、應變監測；襯砌外水壓力監測。

　　一、系統架構

　　安全監測數據自動采集系統為全分布式智能節點控制開放型的全網絡結構，現場數據采集單元（MCU）可按設定時間自動進行巡測、選測、存儲數據，并向遠方的管理機構報送數據。即使管理機構的上位機出現故障，各現場數據采集單元仍能獨立工作，并能將數據通過通信網絡傳送到指定的管理機構或通過便攜計算機讀取存儲在現場數據采集單元內的監測數據。系統結構圖如圖所示。

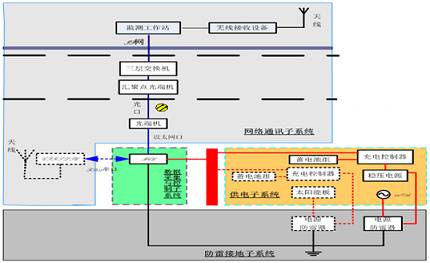

安全監測自動化系統結構圖

　　二、數據采集設備

　　數據采集設備內置先進的混合式智能測量模塊，可測量振弦式、差阻式、標準信號、電位計、電阻應變片等幾乎所有主流類型的傳感器。模塊本身具有8個或16個基本的測量通道，儀器類型只需通過軟件進行設定。每臺數據采集儀最多可實現40個通道的測量。各通道均裝有防雷器件，可有效消除或減少因雷擊對設備造成的損壞。

　　每臺數據采集設備均內置有后備電源（UPS），在外部電源停電時，設備可持續工作最多達15天。設備標配采用220V交流供電。

　　三、監測平臺

　　監測與預警云服務平臺基于物聯網及云計算技術，能夠?yàn)橛脩籼峁﹤鞲衅鲾?shù)據、視頻圖像、圖片遠程采集、傳輸、儲存、處理及預警信息發送等服務。該平臺以集中式分區化的方式為用戶提供便捷、經濟、有效的遠程監控整體解決方案。通過這種業務，用戶可以不受時間、地點限制對監控目標進行實時監控、管理、觀看和接收預警信息。

　　監測與預警客戶端HD軟件，是基于監測與預警物聯網云服務平臺，利用Ipad移動終端為用戶提供實時站點數據服務，具備圖片遠程采集、傳輸、存儲功能，滿足可上報和發送告警信息的應用軟件。它采用一種更自然、更親切、更生動的方式將信息傳遞給用戶，讓用戶在體驗美妙的人機交互感覺的過程中，達到數據、信息和人的無限溝通。

　　監測與預警云服務平臺在最終用戶與各種監測設備和信息發布設備的交互中架起了一座方便、快捷的橋梁，為用戶提供傳感器數據、視頻圖像、圖片遠程采集、傳輸、儲存、處理及預警信息發送等多種服務。通過這種業務，用戶可以不受時間、地點限制對監控目標進行實時監控。

　　四、采集軟件

　　系統采集軟件結合數據采集設備、通信網絡可實現強大的網絡測量功能，可實現定時、在線測量和數據采集，同時以工程單位輸出最終的測量結果。

　　系統采集軟件可通過自動觀測接口或人工錄入數據，以數據庫的形式進行長序列數據的組織、存貯與管理，經過可靠性檢查、計算等過程，形成多種圖形及匯總資料，實現交互式綜合判斷。

　　系統采用客戶端訪問的結構設計，數據庫配置在采集計算機中，應用程序通過RS232/485、GPRS(或CDMA)和TCP/IP三種通訊方式與測量單元進行通訊，將測量的數據發送至采集計算機的數據庫中。

　　系統集系統管理、自動化管理、自動化控制及數據管理于一身，可運用多種通信方式為工程安全的自動化測量及數據處理提供了有力的支持。

　　系統管理：系統可進行新建、刪除用戶等操作，并對用戶權限、日志進行管理。

　　自動化配置：系統可對自動化采集單元和安全監測設備進行增加、刪除、以及修改等配置。

　　自動化控制：系統能夠顯示采集單元及現場網絡的工作狀態，并獲取采集單元的參數和數據等信息。

　　數據管理：系統可實現對數據庫中的數據進行查詢、整編等功能，并可通過測點配置的測值轉化公式，計算結果測值，將結果生成報表并導出。
