地下管網是現代化城市中的重要基礎設施,完善城市基礎設施的建設,提高城市地下載體的功能,對加速社會主義經濟建設、改善人民生活條件、完善投資環境、提高城市現代化程度有著極其深遠的意義。由于地下管線屬于隱蔽工程，因而對地下管線從規劃設計，施工，到建成投入運營進行全面、系統、準備的信息，科學地探明地下管線的準確位置、編制成圖、建立地下管網信息系統，就成為現代化城市面臨的重大管理和技術問題。關鍵詞:貴陽地下管線 定位定深信號

隨著中國現代化信息化進程的發展, 地下管線已由單一、簡單形式發展到包括排水、給水、通信、燃?xì)?、工業管線等多類別布局復雜的管線網。但由于歷史的原因，全國70%的城市地下管線沒有基礎性城建檔案資料，每年因施工而引發的管線事故造成經濟損失高達數百億元。加強地下管網的探測與管理已顯得越來越重要。

1.地下管線探測儀的介紹原理及參數

1.1地下管線探測儀的介紹

本公司地下管線探測中所使用儀器是英國雷迪公司生產的RD-810000型地下管線探測儀。工作頻率為8KHz、33KHz、65KHz等。該儀器性能穩定、效率高、精度好，可用于金屬管道及電力、通信管線的探查。探測方法以主動源法為主，亦可采用被動源法，激發方式主要采用直聯法、感應法、夾鉗法。

1.2地下管線探測儀的基本原理

以地下管線與周?chē)橘|(zhì)存在明顯的物理性質差異為基礎，將一交變電磁信號施加于埋設于地下的金屬管線，金屬管線與大地之間構成回路，由于金屬管線的集流效應而產生一個交變線電流，用儀器在地面檢測這個線電流產生的交變電磁信號，從而確定地下管線的空間位置。

1.3地下管線探測儀的六個參數

（1）儀器一致性：多臺儀器在同一測區內工作，為了使探測數據波動范圍窄，各數據趨于一致，而對儀器進行的檢驗。

（2）最小收發距：10m

（3）**收發距：80m

（4）**工作頻率：33KHz

（5）**發射功率：50%
（6）深度修正系數：±探測深度hx1%

2.地下管線探測原則和方法

2.1地下管線探測原則

（1）從已知到未知。（2）從簡單到復雜。（3）方法簡單有效為原則。（4）復雜條件下采用多種方法相互驗證。

2.2實地調查

調查方法是將井蓋打開，對明顯管線點及其附屬設施，包括接線箱，各類人（手）孔井、儀表經、檢修井、閥門井、消火栓等，做詳細的調查，量測記錄，查清各類被調查管線的類型、管徑、材質、走向、埋深及管線連接關系。對于裸露管線埋深測管頂至地面距離（取負值）。

管線點位置設在井蓋中心，當?shù)叵鹿芫€(xiàn)與井蓋中心偏差≥0.4m時，井蓋應作為地物點定點。

（1）對于雨污水井，當井中有淤泥和雜物時，一般用“L”型量桿量測深度和判斷連接方向，量測深度時采用多次量測取平均值來確定；對于無法探底的管道采用“頂深+管道直徑”來確定管內底深度。

（2）對于給水閥門井用卷尺直接量取深度、管徑、記錄材質；當井內被泥封時，只露出閥門時，用“閥頂深+40”cm來確定管頂埋深，用“閥鎊寬-15”cm來確定管徑。

（3）對于電力、通訊人（手）井，可直接量去埋深、管徑、并記錄孔數和電纜條數；當井內單一管線凌亂時，應量取其包容管徑；井內多屬性管塊應分別量取埋深、管徑并標注孔數和電纜條數及權屬單位。

2.3儀器探測

在實地調查基礎上，根據不同的地球物理?xiàng)l件，采用不同的技術手段和儀器頻率進行地下管線的探測。

（1）給水管道探測方法

探測給水管道時，對于材質是金屬的，有明顯管線點并且接地條件良好的管道，采用直聯法（主要用33KHz）來探測，并定位定深；無接地條件的用感應法探測（最小間距8m）定位定深；對于非金屬管段，應用地質雷達探測，通過雷達波分析確定管道的平面位置埋深。

(2) 燃?xì)夤艿捞綔y(cè)方法

探測燃?xì)夤艿溃馁|(zhì)是金屬的。首用感應法來探測定位定深；對于小管經（≤50mm）
可采用夾鉗法探測并定位定深；但多數條件下使用直聯法來探測定位定深，同時應當注意安全。

(3) 通信、電力管線的探測

通信、電力管線隱蔽點的探測，一般用夾鉗法或應感法。對于單根埋設方式的，采用極大值定位，直讀測深就可以滿足精度要求；對于多根埋設的，采用極大值的70%異常寬度定深，異常寬度中心定位。

（4）復雜條件下的探測方法

①當兩條金屬管道相距較近時，一般難以區分兩個異常信號，此時采用不同激發方、不同頻率，兩臺儀器分測兩條管線，突出目標管線的信號，壓制另一管線干擾，從而分辨目標管線。

②交叉路或地下管道附近，由于道路拓寬、修建地下通道等原因，造成管線連接關系、走向難以判斷，此類情況下可用拉線法、聲波法判斷連接關系、走向。

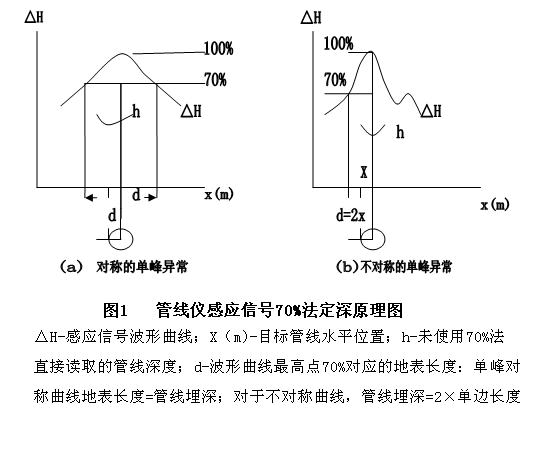

給水、煤氣、電力、通信管道管線主要采用70%來定位定深。采用極值的70%定出異常寬度的中心作為管線中心位置，異常寬度作為深度，可以滿足不同管徑、不同埋深管線的定位定深要求。如圖1
對于通信、電力、給水、燃?xì)夤芫€(xiàn)的定位定深應根據管塊和管徑進行必要的埋深和平面位修正。

3.管線探測的影響因素

（1）目標：管線特征是決定探測信號的決定性因素

管材：決定管線導電性，導電性好，信號清晰且傳播遠。

管徑：管徑大探測信號弱，峰值寬，傳播距離近。

埋深：埋深大的管線信號較弱。

長度：管線長信號強。

管線接頭：接頭使信號變?nèi)酢?br style="box-sizing:content-box;" />
（2）臨近管線或臨近金屬地物對目標管線探測信號的影響。

（3）施加信號的特征

輸出頻率：頻率低，信號強，傳播遠，但易造成鄰近管線產生二次場對目標管線的干擾。

輸出功率：功率大，信號強，同時鄰近管線干擾也強。

（4）地電條件

土壤導電性好，信號交強。
