目前，我國城鄉電網大量采用電力電纜線路輸配電。然而，隨著城市的發展，原有的地貌和地下管線都有相當大的變化，加之電網改造、電纜搬遷和故障電纜的修復等原因，原有的圖紙已不能正確反映電纜的敷設路徑[1, 2]和埋深，尤其是近幾年城市基礎建設的加快，外力對電纜的破壞顯得日益突出，成為影響電纜安全運行的主要因素，給電網安全帶來了極大的威脅。因此為了保證電纜的安全運行，就需要對電纜進行有效地探測，建立完善的電纜線路管理系統。

電磁法[3]是電纜路徑探測和深度測量常用而又有效的方法，所用探測設備就是電纜路徑儀，隨著技術的進步，各種儀器的性能及適用范圍也各不相同。本文重點介紹該類儀器的技術特點及適用范圍，以便供使用單位選擇合適的儀器。

1、電磁法探測的原理

由于敷設在地下的電纜與周圍的土壤介質在導電性、導磁性、密度或其他理化性質上存在著差異，從而能被探測、識別和區分。目前應用于電纜探測的方法大致有電磁法、直流電法、地震波法、放射性跟蹤法和地質雷達等。其中電磁法由于探測精度高、操作簡便、抗干擾能力強、適用范圍廣、成本低，效率高等特點而成為電纜探測工作中最常用的方法。

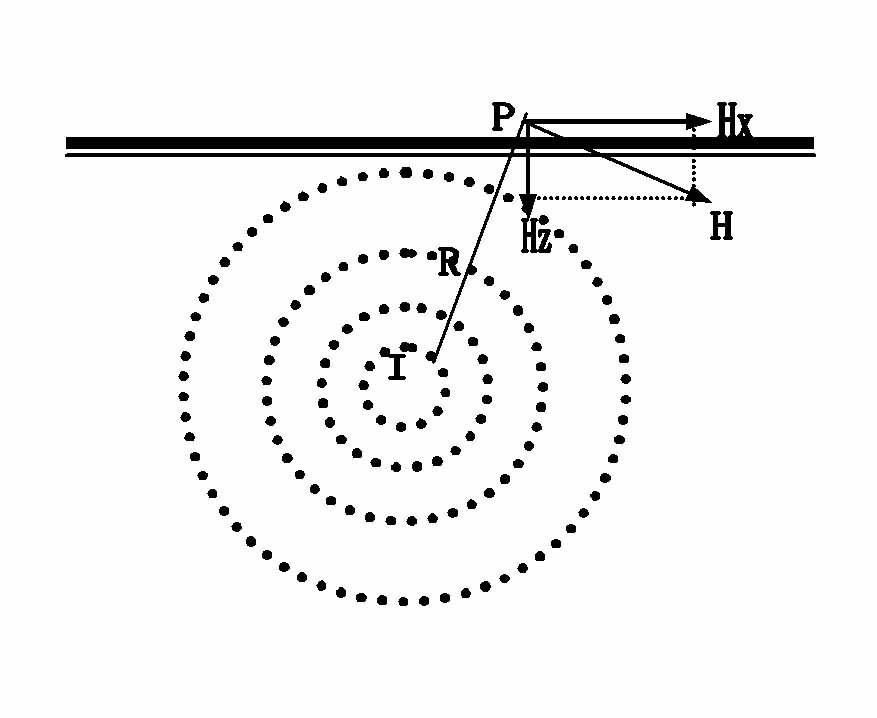

電磁法探測電纜，主要是利用電磁感應原理。當采用專用的發射機向待測電纜施加（直連或感應）一定頻率的信號電流I后，該電流在待測電纜中流動并在其周圍空間產生一個電磁場，其強度H可由下式確定：H=K·（I/R），式中K為場強系數，I為電流強度，R為電纜周圍任意一點距電流中心的距離，如圖1所示，圖中P為電纜周圍任意一點，I為電流強度，R為P點距電流中心的距離，H為P點的電場強度，Hx為場強的水平分量，Hz為場強的垂直分量。用接收機在地面上測量該電磁場的強度及其分布便可確定被測電纜的位置和埋深，實現被測電纜的定位。

圖1 電纜周圍電磁場分布
Fig.1 Eelectromagnetic field distribution around the cable

2　信號連接方式

電纜路徑儀從發射機的連接方式來講可分為直連法、夾鉗耦合法、磁感應法。下面分別敘述：

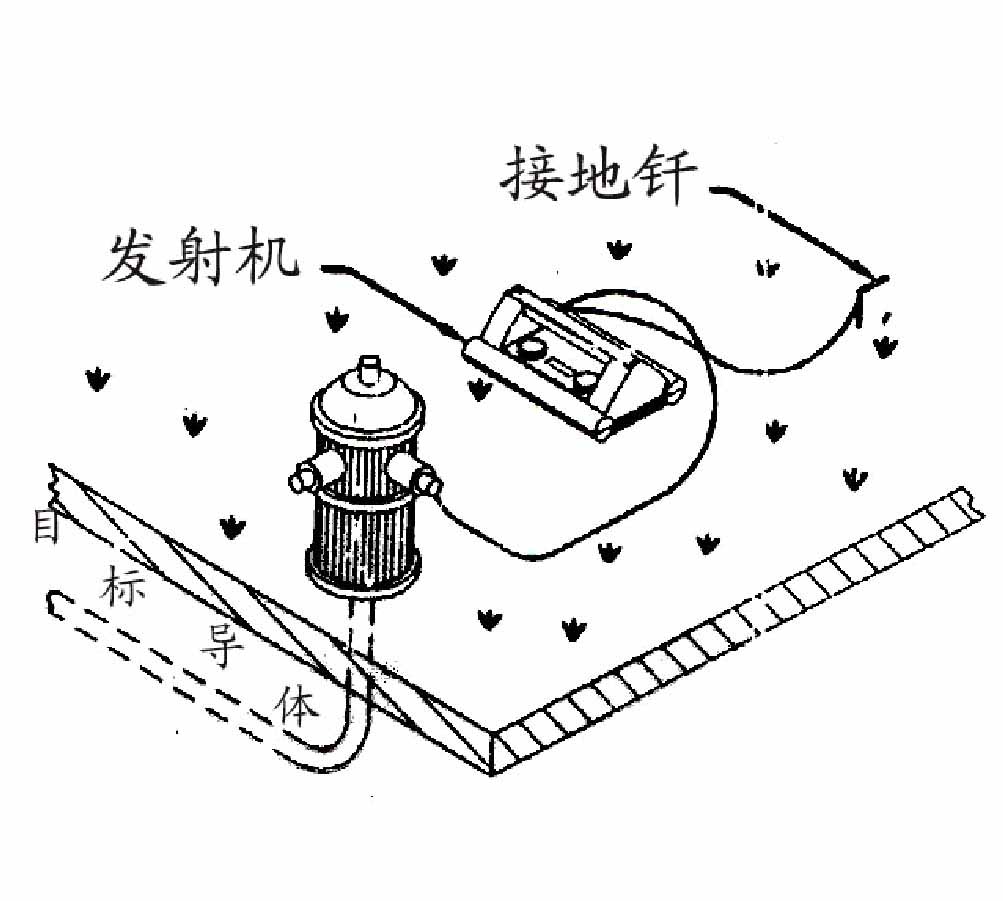

直連法是將發射機一端接地，另一端接到被測電纜上（此時要確保電纜不帶電），這樣由發射機發出的信號直接加到被查電纜上。它的特點是：信號強、定位、定深精度高，易分辯相鄰電纜，見圖2。

圖2 直連方式示意圖
Fig2 Direct (conductive) connection

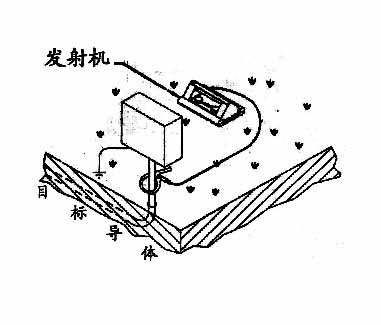

夾鉗耦合法利用電纜路徑儀配備的夾鉗，夾套在電纜上，通過夾鉗的感應線圈把信號直接加到電纜上，見圖3。

圖3 夾鉗耦合方式示意圖
Fig3. Inductive coupling with the clamp

這種方法的特點是信號強，定位、定深精度高，尤其是運行中的電纜，不需停電便可測試。
磁感應法是將發射機放置在電纜上方，利用發射機的發射線圈產生電磁場，從而在電纜中產生感應電流，該電流在電纜周圍產生二次電磁場，接收機接收電纜周圍產生的二次電磁場信號，從而可定位電纜。其特點是發射、接收均不需接地，操作靈活，方便、效率高、效果好。可用于搜索電纜，但在電纜密集或相鄰電纜較近的場合，應慎用，見圖4。

圖4 磁感應方式示意圖
Fig4. Inductive (indirect method)

上述三種方法可以有效的定位已知電纜，然而對于未知來源和去向的電纜，就需要另一種方法－盲查，來定位電纜，如施工前對工地的勘察。盲查需要兩個操作者，一人手提發射機，另一人操作接收機。兩者相距約35英尺（12 m），平行橫向和縱向走過被測地區。當操作者一起橫向走過被測地區，經過地下電纜時，接收機指示電纜存在，在搜索路線上標出各電纜的位置。見圖5。在橫向搜索完成后，搜索方向改變90度，搜索同一地區。兩個方向搜查結束后，回到出發點，再用磁感應法（見圖4）跟蹤各標出的電纜。

圖5　盲查示意圖
Fig5. Blind search parallel pattern

3、電纜定位、定深的方法

從接收機定位方法來講分為兩大類：極大值法、極小值法。

在電纜周圍空間任一點處，由電纜中流動的電流信號產生的電磁場的場強Ｈ是由該信號電流的電流強度Ｉ和該點距電流中心的距離Ｒ決定的。而該點的場強Ｈ在空間上可沿水平方向分解為水平分量Hx，可用水平線圈探測；而沿垂直方向可分解為垂直分量Hz，可用豎直線圈探測。在電纜上半空間電磁場的水平分量Hx和垂直分量Hz的分布特征如圖1所示。

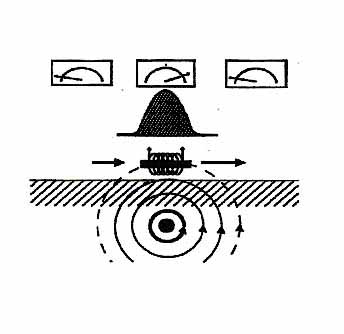

極大值法是用水平線圈測量電磁場的水平分量，由于電纜形成二次電磁場的水平分量在電纜正上方時為**，所以在電纜正上方投影位置上出現**值，見圖6。

圖6 極大值法示意圖
Fig6. The maximum method

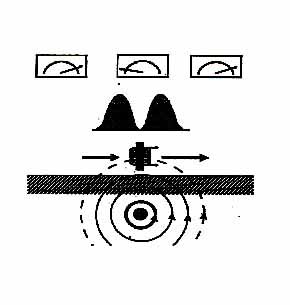

極小值法是用豎直線圈測量電磁場的垂直分量，由于電纜正上方垂直分量為零，故在電纜正上方為極小值，見圖7。

圖7 極小值法示意圖
Fig7 The minimum method

極大值法的特點是磁場幅度大且寬，易發現電纜；極小值法定位精度高且受附近電纜影響較大，故而可先采用極大值法找到電纜大致位置，然后用極小值精確定位。
電纜路徑儀常用的兩種測深方法：一種是直讀法；一種是45°法。

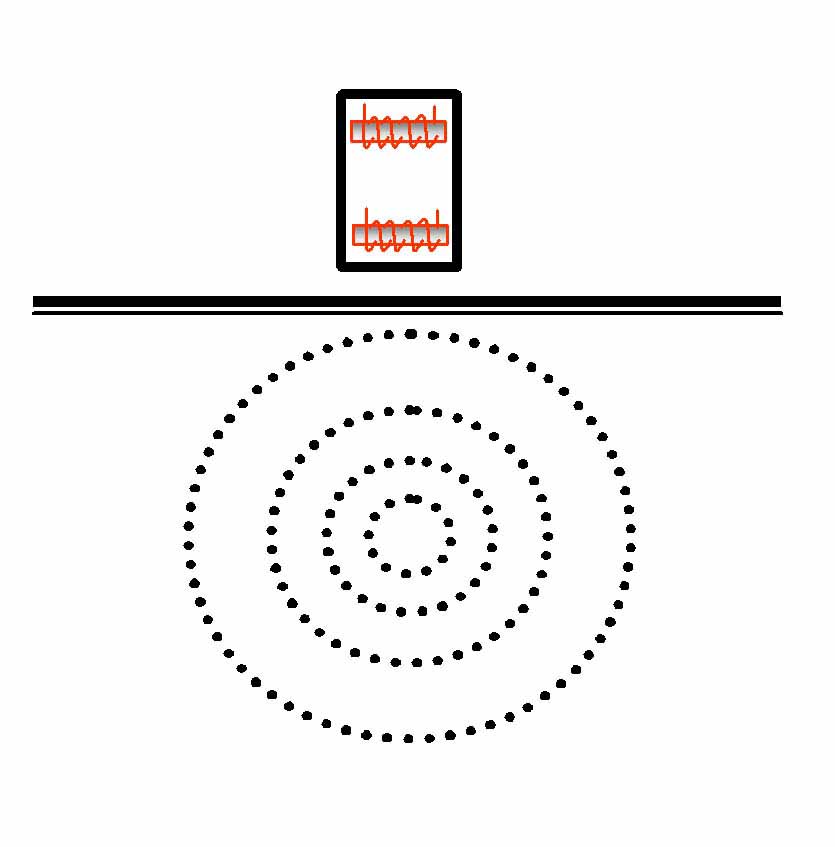

直讀法是利用上下兩個線圈測量電磁場的梯度從而確定電纜埋深。在接收機中設置測深按鈕，用指針表頭或數字顯示器直接讀出電纜的埋深，這種方法比較簡單、方便、快捷，見圖8。該測深方法在電磁場信號弱時誤差較大。

120m

圖8 直讀法測深示意圖
Fig8. Direct depth measurement

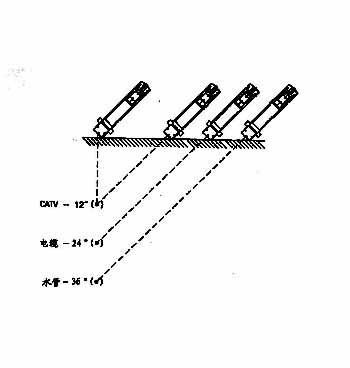

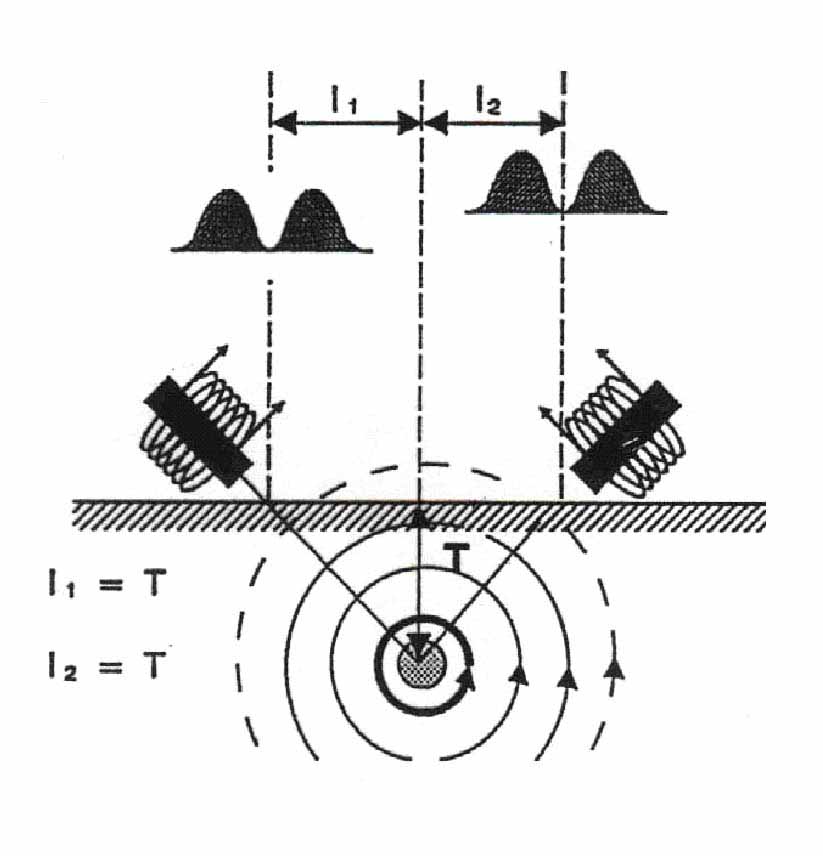

45°測深法是先精確定位電纜位置，然后用探測線圈與地面成45°角狀態，再沿著電纜方向橫向移動，尋找“極小值”點，該極小值點與定位點之間的距離I1或I2，等于電纜的埋深T，見圖9。該方法測深較為準確，而且可以減小由磁場變形引起的誤差。此外，如果操作者想定位公用地溝中的某一導體，而發射機的信號可能感應到更淺或?qū)щ娦院玫膶?dǎo)體。如果遇到此種情況，用深度按鈕測量時，可能測得不合理的深度，而用45度法測量，可以進一步確定多個導體的存在，以及多個導體的深度。首先找到**根導體的深度，然后繼續離開導體，標出各導體的深度。然后向另一側移動，見圖10。

圖9　45°測深法示意圖
Fig9 45°depth measurement

圖10　公用地溝中多個導體深度測量示意圖
Fig10 Multiple conductors in a common trench

總之，選用何種測深方法，應根據使用的儀器和現場實際情況而定。不論采用那種方法，在測深點前后各4米范圍內應是單一電纜，中間不應有分支或彎曲，且相鄰電纜不要太近，否則影響測深精度。

4、電纜路徑儀選型

為了幫助使用單位以較低的投入獲得**的效益，在眾多國外、國內電纜定位產品中選擇適合本單位需要的儀器，在此，本文從技術性能方面提出以下幾點選型原則，供大家參考。（1）平面定位方式

定位電纜平面位置是電纜探測中最重要的一步，電纜定位精度取決于儀器所具備的定位方法，目前定位方法有極大值法（用水平線圈探測）、極小值法（用垂直線圈探測）及**極大值法（水平線圈與垂直線圈同時探測）。換句話說，電纜定位儀的定位方法越多，定位精度越高，抗干擾越強。

（2）工作頻率

工作頻率選擇的合適與否直接影響著探測效果的好壞。比如：選擇了較高的工作頻率，對有接頭的電纜有較好的探測效果，但是信號衰減快，抗干擾性差，易感應到相鄰電纜上，難以區分相鄰電纜。相反，較低的頻率信號衰減慢，探測距離大，抗干擾性強，易區分相鄰電纜，但對有接頭的電纜探測效果較差。因此，要求電纜路徑儀應具有2～3檔頻率，這樣就克服了以往儀器靈敏度差、抗干擾性差等弱點，提高了分辨能力。

（3）探測深度和距離

探測深度主要取決于發射機的輸出功率，就磁感應法而言，發射機放置于地面給電纜施加電磁場，如果發射機輸出功率小就很難給電纜耦合信號，以至在地面無法探測到電纜周圍的電磁場信號。目前電纜路徑儀的輸出功率為：<1W—2W—3W—5W—10W—>10W等。電纜的探測距離與發射機的輸出功率成正比。

(4) 測深精度

目前，許多電纜路徑儀采用直讀法、45°法探測電纜埋深，直讀法操作簡單，顯示直觀，只有在電磁場信號較強時，才具有較高的測深精度。45°法測深較穩定，且能避免磁場變形引起的干擾。

（5）區分平行電纜

當探測單一電纜時，一般電纜路徑儀均具有較好的探測精度。但當平行電纜同時存在時，就很難區分哪一條是要找的電纜，解決這一問題的方法就是探測電纜的電流信號大小。目標電纜中電流值大，而相鄰電纜電流值??；這樣就解決了平行電纜的區分問題，見圖11。

圖11　區分相鄰導體示意圖
Fig11. Current measurement to differentiate parallel lines

5　結束語

搞好電纜的探測工作，對城市的建設和發展將起到不可忽視的作用，而且越來越受到人們的極大關注。使用何種儀器進行電纜路徑探測將獲得不同的效果，本文簡要介紹了電纜路徑儀的主要技術特點，并分析了各種功能在電纜探測中的優缺點?？傊?，電纜路徑儀的新技術、新功能將為電纜路徑測尋起到積極的促進作用。
